Заміна вентилятора на платі A1 mini для зменшення шуму

Не те щоб це було необхідно, але коли в тебе на столі розібраний 3D-принтер A1 mini з шумним вентилятором на материнській платі, а під рукою є зайвий вентилятор 40×40×10, то вже важко зупинитися. Варто зазначити, що штатний вентилятор має розмір 25×25×10, тож вагітним і надміру вразливим до механічних втручань перегляд не рекомендований.

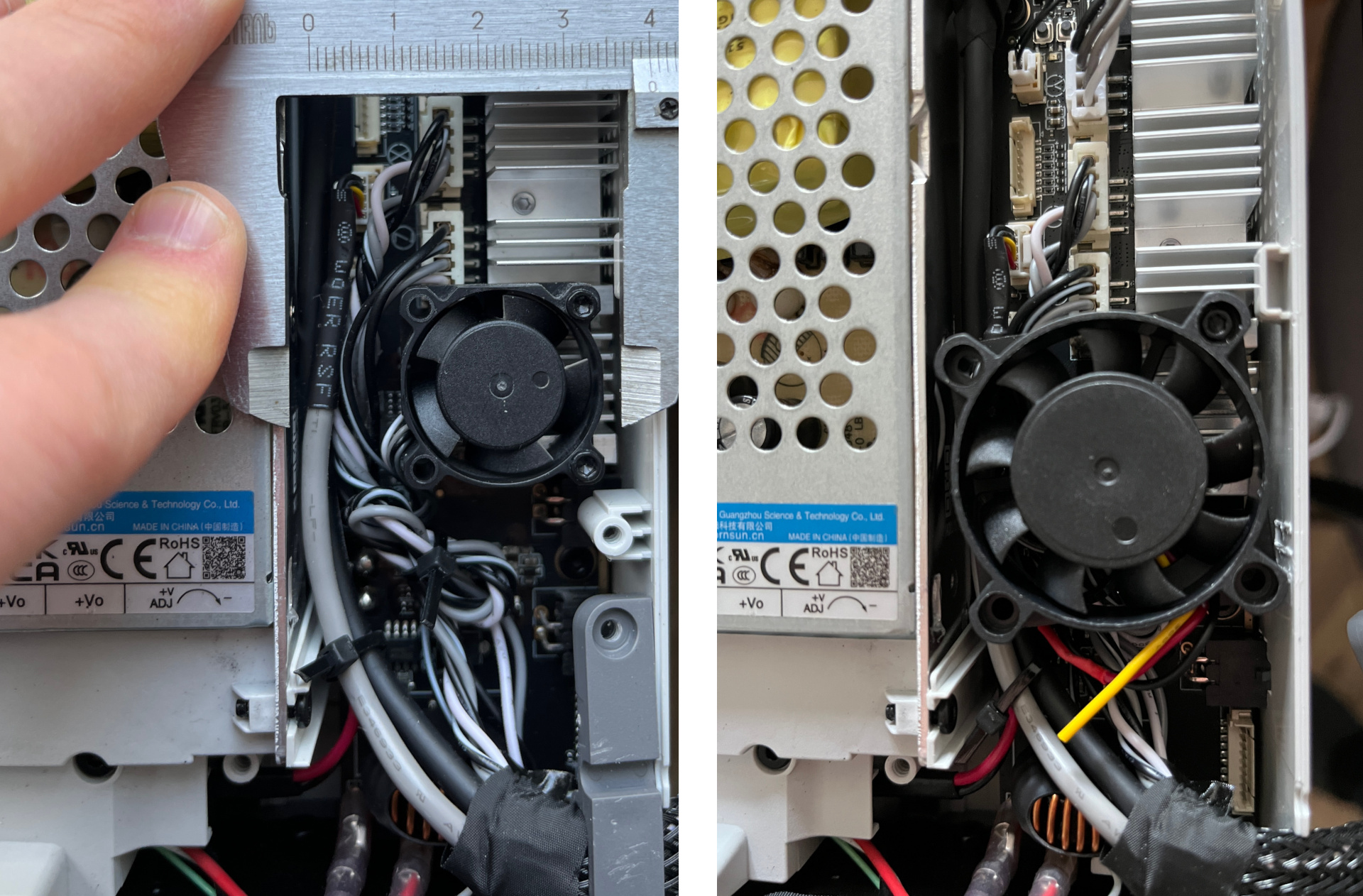

Місця під вентилятор 40×40 майже вистачає, але заважає вушко під гвинт на корпусі. Я його акуратно зрізав бокорізами, як видно на фото.

Штатний вентилятор спершу здався мені трьохпіновим, але насправді він чотирьохпіновий: кольори чорний, темно-сірий, світло-сірий і білий зливаються разом. Я поміряв напругу між чорним проводом і темно-сірим, що був поруч: темно-сірий — нуль, чорний — +5 В. Жодної поваги до конвенцій цивілізації. Хоча +5 В тут дуже зручно: 40×40 на такому живленні працюватиме тихіше, а запас по продуктивності в нього й так вищий, ніж у 25×25.

Вентилятор 40×40 кріпиться штатним гвинтом, що радує. Після під’єднання двох проводів живлення принтер запустився і жодних помилок не показав. Проста заміна.

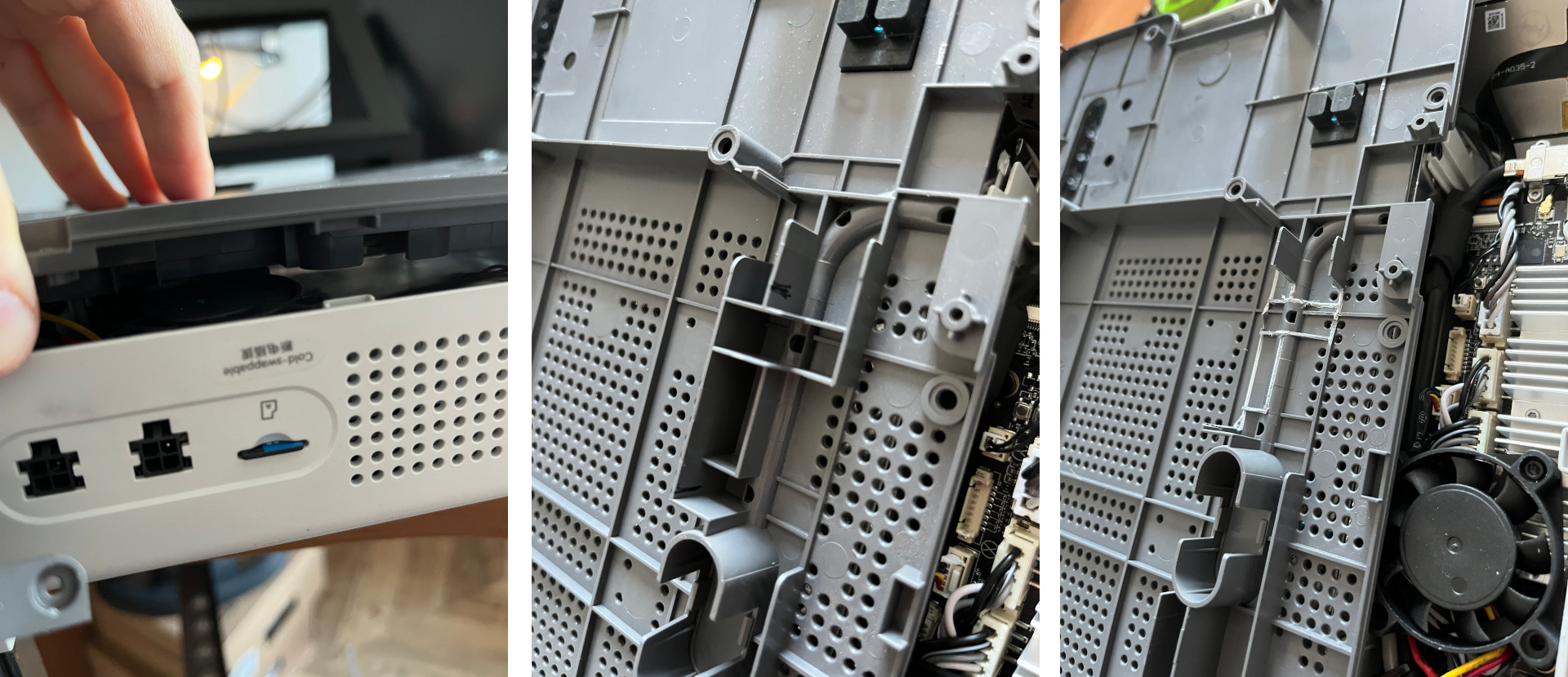

Далі я збирався закрити кришку (точніше — піддон), і тут мене чекав підвох: додаткові ребра жорсткості розташовані якраз в місці встановлення нового вентилятора. Трохи роботи бокорізами — і все закрилося без зазорів.

Якщо порівнювати, шум став майже непомітним. І не дивно при живленні 5В. Подивимося, як буде працювати.
